Rollwagen und Zahnradantrieb

[hf110c]

Gab es im deutschen Bergbau nicht auch mal Zahnrad getriebene Loks und Rollwagenbetrieb?

ich meine mal irgendwo sowas gelesen zu haben (War noch in Papierform und nicht im WWW).

[markscheider]

Wenn ich mich recht erinnere, gab es im Mansfelder Kupferschieferbergbau eine Zahnradbahn als Sohlenverbindung.

[Mannl]

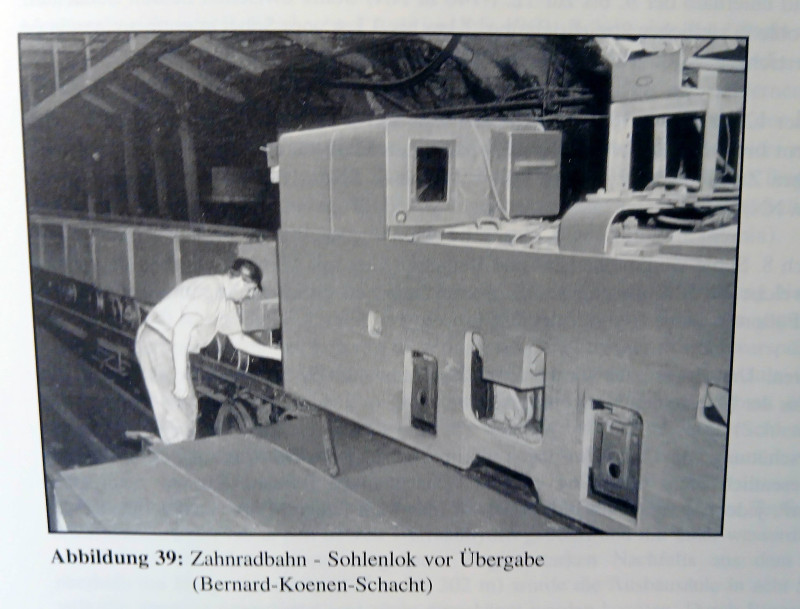

Recht erinnert
Eingebaut auf dem Bernhard-Koenen-Schacht.
Umgesetzt aus der Mansfelder Mulde. Ort nicht erwähnt

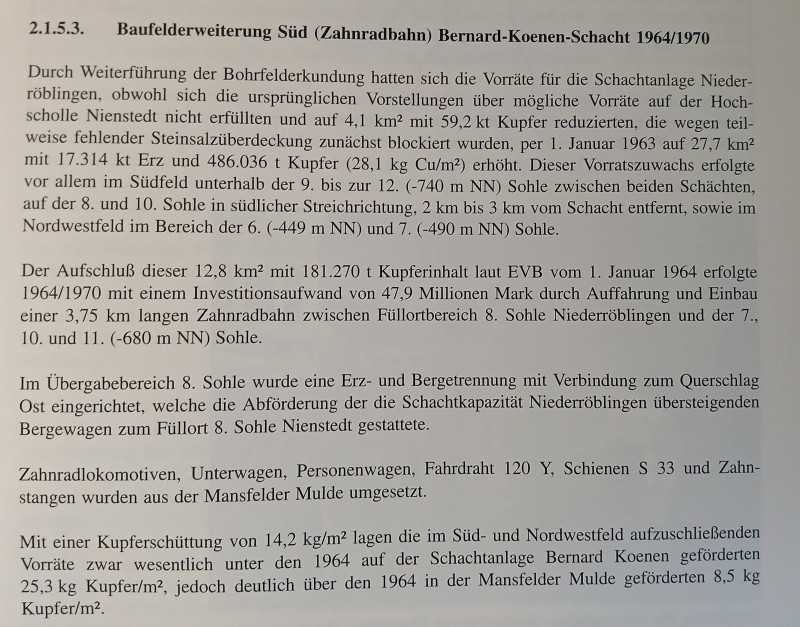

Quelle:
MANSFELD Die Geschichte des Berg- und Hüttenwesens 1999 S. 77 ff
ISBN 3-921-533-69-4

1.141 KB sind zu groß Kann Text und Fotos selbst als PDF nicht hochladen ... Alter Mann

[markscheider]

[markscheider]

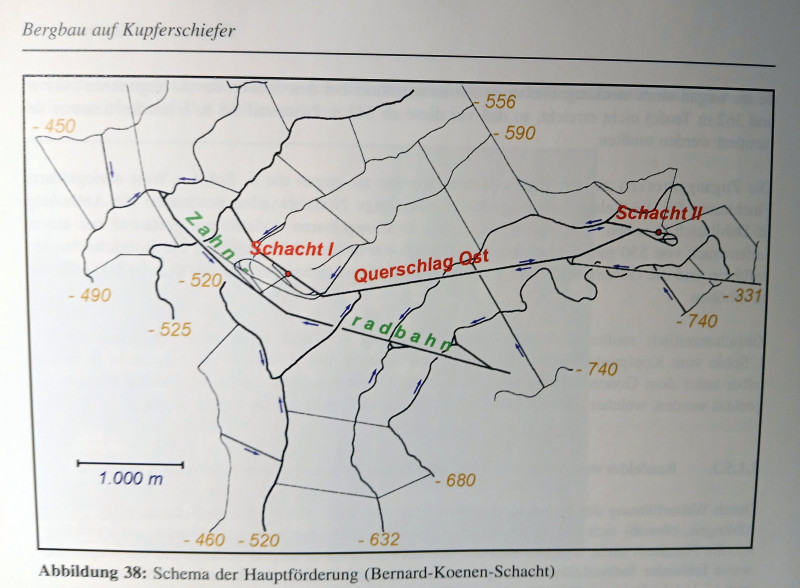

Gezippte *.kml des Verlaufes der Zahnradbahn zur Anzeige in Google earth:

Zahnradbahn BKS.zip

(753 Bytes) 6-mal heruntergeladen

https://earth.google.com/web/

Geht natürlich auch mit den OpenMaps, z.B. OpenTopoMap https://opentopomap.org/#marker=12/51.424444/11.338056

[markscheider]

Wenn ich die 3 in ein PDF kombiniere, dann komme ich auch nicht unter 2 MB, was natürlich zu groß ist. Wenn man die Bilder mit Irfanview speichert und dabei die Dateigröße vorgibt (hier 800KB), dann geht es eigentlich ganz gut. Und es ist immer noch erkennbar.

[Mannl]

Bolschoi Molodez

[markscheider]

Nje sa tschto.

[Mannl]

Alter Mann hat wieder was gelernt

[NKS-160]

Glück auf!

Vielleicht noch ein paar Worte zur auf den Zahnradbahnen verwendeten Technik: An mehreren Übergabepunkten wurden die auf der Steilstrecke zu transportierenden Grubenbahnfahrzeuge mit 600 mm-Spur auf die genannten Rollwagen mit 900 mm-Spurweite verladen. Die Unterwagen waren jeweils nur von einer Seite zu Be- / Entladen, auf der anderen Seite befand sich die Zahnradlok und auf dem Unterwagen, der an die Zahnradlok angekuppelt ist, befand sich ein Aufsatz eines DDR-Mannschaftswagens.

Der Beladeprozess ist in folgendem Video ab Minute 14:10 gut zu sehen: https://av.tib.eu/media/15403

Gezogen und geschoben wurden diese Züge von 15 t-Elektrolokomotiven für Adhäsions- und Zahnradbetrieb, gebaut im Lokomotivbau Elektrotechnische Werke -Hans Beimler- Hennigsdorf als LEW-Typ EL 14. Der LEW-Katalog "Elektrische Lokomotiven" von 1959 liefert dazu auf Seite 17 technische Daten: https://loko-motive.de/veb-lew-prospekt-von-1959

Museal gibt es lediglich ein Exemplar einer solchen Lokomotive am "ErlebnisZentrum Bergbau Röhrigschacht Wettelrode" zusammen mit einem beladenen Unterwagenzug zu sehen. Sämtliche weitere bekannte Lokomotiven verblieben nach Betriebsschließung untertage und sind nun geflutet. Auf Wikipedia befindet sich ein Bild der EL 14 am Röhrigschacht Wettelrode: https://de.wikipedia.org/wiki/Datei:LEW ... H_W%29.jpg

Es besteht zum LEW-Typ EL 14 ein Wikipedia-Artikel: https://de.wikipedia.org/wiki/LEW_EL_14
und im Buch "Schmalspurige Industrielokomotiven der DDR" (Holger Neumann und Sven Kästner; Herdam-Verlag) gibt es ebenso eine Typenbeschreibung der Lokomotive.

Ich hoffe, die Informationen helfen weiter.

Viele Grüße
Philipp

[Mannl]

Sehr gut
Vielen Dank !
Da kommen Erinnerungen hoch
