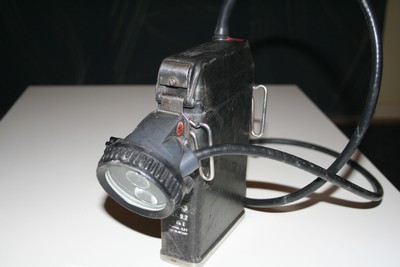

CEAG MLC 9.2 LED mit LIPO Akku-Umbau

[Sebi]

Danke für die Aufnahme in euerm Forum!

Ich möchte euch auch einmal meinen Teil-CEAG Umbau vorstellen.

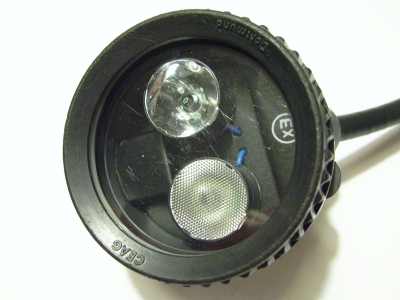

Der Lampenkopf ist ein Christoph LED-Umbau.

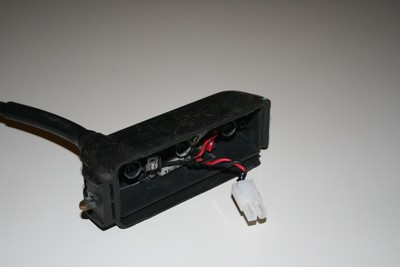

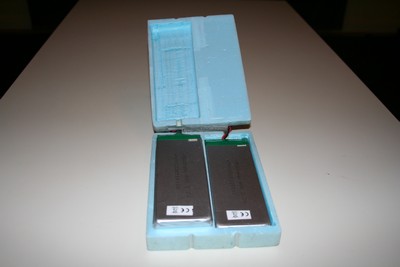

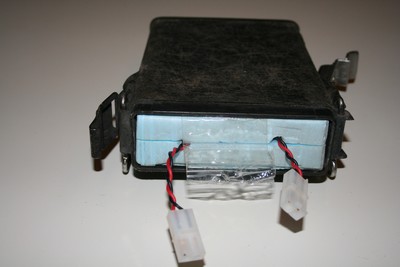

Da mein original Akku leider nicht mehr wiederbelebbar war wollte ich frischen Wind in das Akkugehäuse bringen. Ich habe zwei einzellige 5000mAh LIPO-Akkus getrennt voneinander verbaut. Jeder Akku hat eine eigene Schutzplatine gegen Unter- und Überladung bekommen und wiegt nur ca. 145g. Damit die Akkus sicher im Gehäuse untergebracht sind habe ich passgenaue Ausschnitte mit einem heißen Draht in Hartschaum gemacht. Für die Verbindung von Akku bzw. Ersatzakku mit dem Lampenkopf habe ich Tamiya-Stecker mit Sicherungshacken genommen. Als Widerstand habe ich einen 1.8Ohm 5W Keramikwiderstand genommen.

Für mich war halt die Sicherheit sehr wichtig!!!
Ich habe 2 sehr leichte Akkus dabei. Im Lampenkopf sind auch 2 LEDs!!!

Leistungstechnisch kommt das Geleucht ca. gleich einer Maglite LED 3D!

Grüße und Glück Auf Sebi

[Christoph]

Super Sebi!
Hab das Fliegengewicht ja gestern schon ausfuehrlich bestaunen koennen! Sehr sauber ausgearbeitet. Der Hartschaum scheint mir sehr gut geeignet fuer sowas
Man muss zu Sebis Bescheidenheit sagen, dass er den Lampenkopf auch selber umgebaut hat

[Friedolin]

Schöner Umbau!
Verrätst du uns noch die Bezugsquelle für die Akkus ?

[Sebi]

Es freut mich, dass mein Umbau euch gefällt!

Teileliste CEAG- Umbau auf Lipo Akkus

Akkus 2x: Turnigy 5000mAh 1S 40C Lipoly (Singel Cell)
Produkt ID: T5000.1S.40
http://www.hobbyking.com
http://www.hobbyking.com/hobbyking/stor ... Cell_.html

Schutzschaltung 2x: Schutzmodul für Lithium – Polymer – Akkumulator
S-8261ABJMD-G3J2G Best. Nr.: 155151 – 62
http://www.conrad.de
http://www.conrad.de/ce/de/product/1551 ... dul-fuer-L

Akkustecker 2x: Modelcraft Stecker & Buchse vergoldet, Tamiya
208281 Best. Nr.: 208281 – 62
http://www.conrad.de
http://www.conrad.de/ce/de/product/2082 ... det-Tamiya

Widerstand 1x: 5W Keramikwiderstand mit 1.8 Ohm

Einen Hartschaumklotz und ein bischen Kabel

[Jotrüffelschwein96]

Welches Ladegerät benutzest du den jetzt

Und welche Led`s sind im Lampenkopf

Bin grad am überlegen ob ich die vier Ceag´s auch mal umbaue ...


deine Idee ist echt gut danke...

[Christoph]

Zum Lampenkopf-Umbau schau mal hier rein: http://forum.untertage.com/viewtopic.ph ... 9&start=30

LEDs (2x): Cree XP-G
Je nach Belieben in neutralweiss:
http://www.led-tech.de/de/High-Power-LE ... 0_138.html
oder kaltweiss:
http://www.led-tech.de/de/High-Power-LE ... 0_138.html

Optiken (je einmal): Cree LXP 6°/10°(Fernlicht) und 46° (Arbeitslicht)
http://www.led-tech.de/de/High-Power-Zu ... 6_146.html
http://www.led-tech.de/de/High-Power-Zu ... 6_146.html



Falls gewuenscht, kann ich ja mal Zeichnung und Schaltplan posten.

[Sebi]

Ich bestelle mir das Robbe 8560 Ladegerät. Derzeit kann ich bei meinem Nachbarn fremdladen.

Ein Balancerkabel zum Laden entfällt da der Akku einzellig ist!

Ich habe die Crees in kaltweiß verbaut und bin total zufrieden damit!

Christophs Lampenkopfumbau ist echt solide und sicher!

[Jotrüffelschwein96]

Wenn es dir nicht viel arbeit macht wäre es gut...

danke schonmal für die hilfe

[Sebi]

Das Ladegerät habe ich nun auch. Aber ich habe es noch nicht ansatzweise geschafft den ersten Akku leer zu bekommen!
