Die Dampffördermaschine der Zeche "Nachtigall" bei Witten.

Detail Dampffördermaschine Consol 9 Süd.

Kein Dampf....

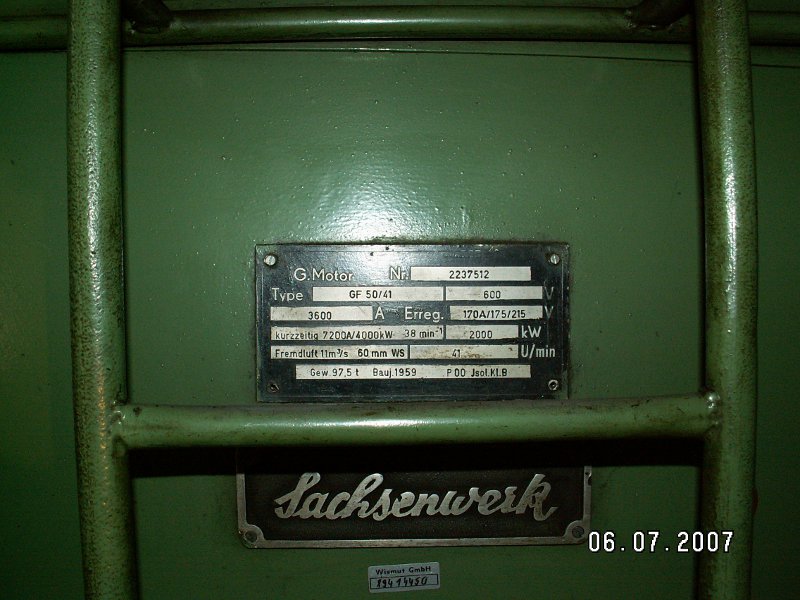

Dies ist das Typenschild eines Gleichstrommotors einer der beiden Koepe-Fördermaschinen von Schacht 371 in Hartenstein / Erzg..

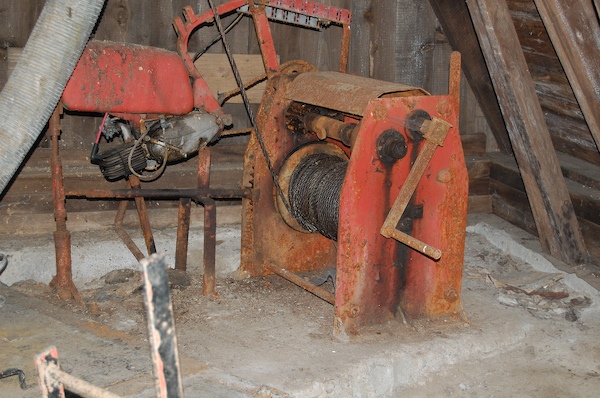

Fördermaschine der besonderen Art! Entdeckt auf dem "Friedrichschacht" der Grube "Alte Hoffnung Erbstolln" zu Schönborn/Dreiwerden. Für die Aufwältigung des Schachtes konstruierten die Vereinsmitglieder um die Mitte der 1980er Jahre diese voll funktionstüchtige Fördermaschine. Der Handhaspel, gefertigt für die Brunnenbauer in der DDR, wird von einem Verbrennungsmotor eines Jawa-Mopeds (Jawa 05 "Mustang") angetrieben. Beim Treiben wird sanft über die Kupplung des Motors im 1. Gang angefahren und anschließend unter der vollen Last des Kübels der 2. Gang eingelegt! Das Hängen geht mittels Schwerkraft und das Abbremsen wird mit der Bandbremse des Handhaspels ermöglicht. Vor gut 2 Jahrzehnten habe ich diese Konstruktion noch in Aktion erlebt, echt genial!
Glück auf! Lutz Mitka

Foerderanlage der Grube Weisser Hirsch, Schneeberg, Erzgebirge.

Das Bild von Ludewig zeigt mal wieder, wie einfallsreich die Leute damals in der "Zone" waren.
Mein Vater besaß kurzzeitig so ein JAWA (Mustang!)-Moped mit dem damals üblichen Spitznamen "Zwiebacksäge". Vielleicht war zumindest der Motor als Antrieb einer Haspel besser geeignet, als zum Betrieb eines Straßenfahrzeuges, dem ich selbst damals lieber ein "SR2" vorgezogen habe, als mir mein Vater die Jawa geben wollte.

Glück Auf!
Uwe

...gekämpft und doch verloren...

Ich versuche es nochmal hiermit: Fördermaschine Schacht 1 v. Oeynhausen, RAG Anthrazit Ibbenbüren. Baujahr 1913, Hersteller Fa. Buckau, Magdeburg. Erster Einsatz im Kalischacht Elisabeth der Gewerkschaft Wilhelmshall zu Anderbeck, Oschersleben, seit 1928 in Ibbenbüren. Die Maschine wird hauptsächlich für die Personen- und Materialfahrt zur 3. Sohle (Hauptwasserhaltung) eingesetzt.

Mobile Fördermaschine bei den Sanierungsmaßnahmen am 1. Lichtloch des Rothschönberger Stolln

Nordbergwinde auf dem Material- und Wetterschacht vom Bergwerk Breza in Bosnien i Herzigowina. Betonförderturm und Windengebäude wurden im Bosnienkrieg 1992 - 1995 von Granaten getroffen.

Schacht Konrad, Salzgitter

Schönes Detail! Was muß man anstellen, um da ranzukommen?

Beim Bundesamt für Strahlenschutz in Salzgitter anrufen und sich für eine Untertage-Besucherführung im Schacht Konrad anmelden. Ist problemlos möglich.

Das wird dann aber nur nen internes Gespräch

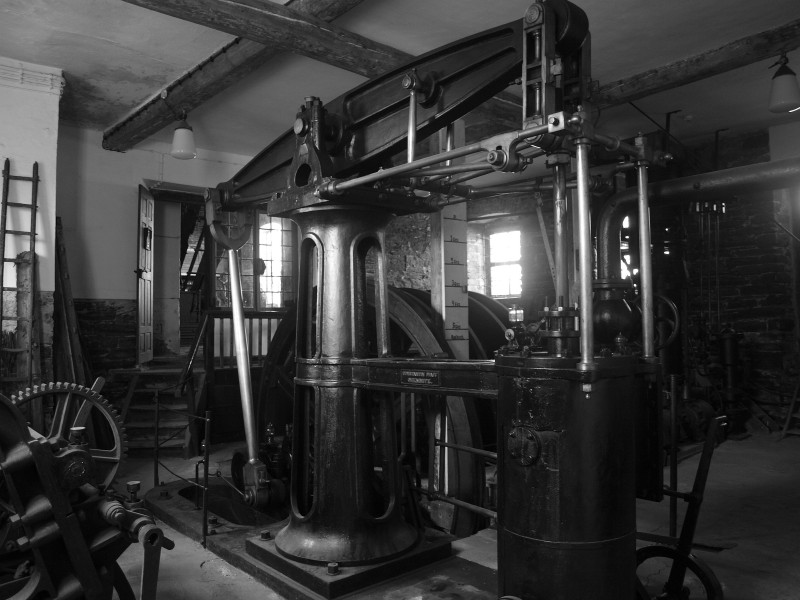

Balancier Förder- und Wasserhaltungsdampfmaschine der Freiberger Grube „Alte Elisabeth“ , gebaut um 1848 von der Chemnitzer Maschinenfabrik C. Paff für den Vortrieb des Rothschönberger Stollens im dortigen Grubenfeld.
Meines Wissens zweitälteste „betriebsfähige“ Dampfmaschine in Sachsen (heute mit Druckluft vorführbar). Die älteste betriebsfähige Dampfmaschine Sachsens (1841) dampft heute noch auf der Elbe im Schaufelraddampfer Diesbar.

Technische Daten:
Leistung: 12 PS (bei Dampfdruck 2-3 atü)
Umdrehungen: ca. 25 U/min.
Förderleistung: aus 200-400 m Tiefe 5-6 Tonnen/h (leer 600 kg, voll 1.450 kg)
Steuerung: Schiebersteuerung über Exzenter auf Kurbelwelle betätigt, Regelung per Hand (wehe sie bleibt im Totpunkt stehen, dann ist Muskelkraft gefragt...), Umsteuerung per Kulisse (vorher mit Brendelschen Plattenschieber)
Kolbendurchmesser: 436 mm, Hub: 993 mm
Länge des Balanciers: 3,33 Meter
Durchmesser des Schwungrads: 3,40 Meter
Antrieb der Seiltrommeln über Zahnradgetriebe, die Pumpenkunst wurde über einen Kurbelzapfen an der Seiltrommelwelle angetrieben, Betrieb bis 1913.

Quelle: Wagenbreth, O., Düntzsch, H.,Gieseler, A.ie Geschichte der Dampfmaschine. Verlag Aschendorff, Münster 2002
