montanhistorik.deDie VLF-/LF-Ortung
Längstwellen besitzen die Eigenschaft in den Erdboden und Wasser einzudringen. Je nach Leitfähigkeit des Mediums und der Signalfrequenz beträgt die Eindringtiefe über 100 m. Diesen Effekt kann man zur Ortung z.B.von längeren Metall-Rohren, -Leitungen, Mauern, Fundamenten (mit und ohne Eiseneinlage) sowie geologischen Grenzschichten nutzen.

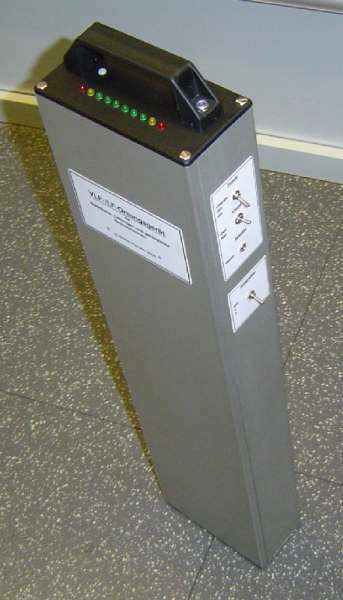

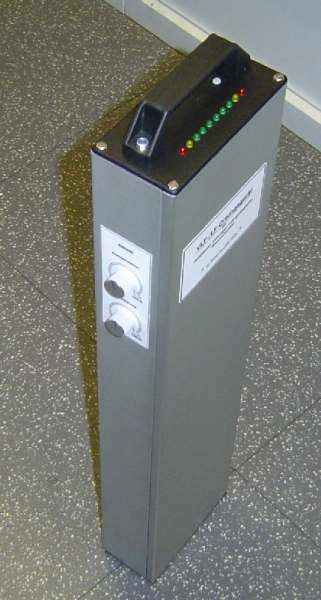

Team Delta testete ein, von Wolfgang Friese entwickeltes Gerät in der zweiten Generation intensiv an verschiedenen Orten in Thüringen, Brandenburg und Sachsen. Das passive Messverfahren orientiert sich an den Sendesignalen starker LF-/VLF- Sender; z.B. DCF-77 (Funkuhr-Signal). Mit Referenzmessungen an Objekten, deren unterirdische Bestandteile von der Lage und den Ausdehnungen her bekannt waren, erzielte er folgende Ergebnisse:
Größere Bunker sind bis zu einer Überdeckung von mindestens 10 Meter eindeutig zu orten und als solche vor Ort ohne Zuhilfenahme von Auswerteprogrammen zu identifizieren. Stollen sind ebenfalls bis zu dieser Tiefe eindeutig zu orten und im Verlauf zu verfolgen. Hierzu sind ebenfalls keine Auswerteprogramme erforderlich.
Im Erdboden bis in 5 Meter Tiefe befindliches Mauerwerk kann ohne Probleme geortet werden, ohne Auswerteprogramme zu Hilfe zu nehmen.
Metallische Wasserleitungen sowie im Erdboden befindliche Kabel und Leitungen aller Art lassen sich, auch wenn sie nicht in Betrieb sind, ohne Signaleinspeisung problemlos verfolgen. Das funktioniert mit dem Ortungsgerät 2 bis in Tiefen von etwa 5 Meter. Geologische Störungszonen und -lörper sind ebenso wie kleine Stollen mit größeren Überdeckungen zu orten, wofür Auswerteprogramme zur Anwendung kommen sollten. Hierbei ist aber der Zeitfaktor zu berücksichtigen. Die bei den Messungen gegenüber anderen Verfahren gewonnene Zeit wird für die Auswertung benötigt.
Die Messungen werden durch folgende Faktoren beeinträchtigt oder unmöglich gemacht:
- Das Sendersignal muss in ausreichender Feldstärke zu empfangen sein. Messungen am Fuße von Steilhängen mit einem Hochplateau in Senderrichtung dahinter ist nicht möglich.
- Kabel und Leitungen über der Erdoberfläche, auch wenn sie nicht in Betrieb sind, machen Messungen von darunter liegenden Strukturen unmöglich. Das trifft beispielsweise auf Hochspannungsleitungen, Weidezäune und Leitplanken zu.
Hier schon vorab ein paar Antworten auf häufig gestellte Fragen:
Was kann man mit dem Messprinzip orten?
Lange Metallrohre und Leitungen, größere Hohlräume bis 20 m Tiefe, Mauern und Mauernfundamente mit und ohne Eiseneinlagen, geologische Grenzschichten
Welche Gegenstände sind nicht auffindbar?
vergrabene Münzen, Gold- und silberstücke, Metallteile, Metallkoffer, Schatztruhen usw.
Ausnahme: Kleine Objekte lassen sich dann aufspüren, wenn beim Vergraben ein größerer Erdaushub stattfand, der dann auf der entsprechenden Fläche durch eine sich von der Umgebung abweichende Bodenleitfähigkeit zu einer Messwertabweichung führt.
Sind Erfahrungen notwendig?
Das Arbeiten mit aufwendigen, empfindlichen Geräten erfordert eine gewisse Erfahrung, um die angezeigten Messergebnisse schwieriger Objekte auch richtig deuten zu können.
Hier noch Bilder vom Innenleben:
Die Antenne des Ortungsgerätes

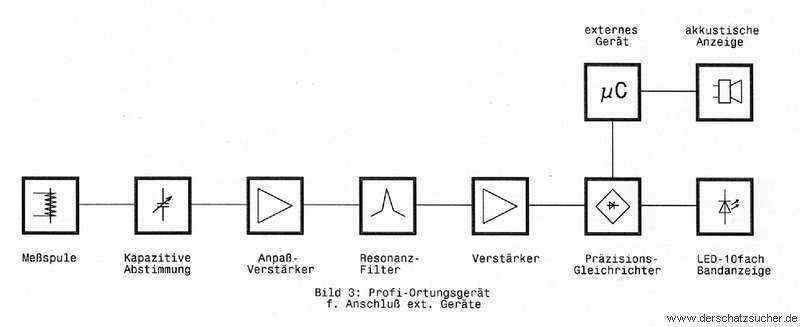

Vor- und Hauptverstärker, als auch Präzisionsgleichrichter
Baterien und optische Visualisierung
Leider ist dieses Gerät nicht als solches käuflich zu erwerben. Es gibt davon aber eine OEM-Version (Platinen etc.)
Ab kommenden Jahr werde ich mit diesem Gerät in den Auftragsbau weiter einsteigen.
