Photogrammetrie zur Dokumentation.

[Unbemerkte-Welten]

Ich weiß das einige hier im Forum sich schon mit den Thema beschäftigt haben. Ich selbst hatte mich schon vor einigen Jahren damit beschäftigt. Es ist aber immer wieder gescheitert wegen der großen Rechenleistung vom PC, aber das hat sich jetzt geändert.
Als Testobjekte diente der Markscheider-Stein aus dem Greifenbachtal. Es wurden insgesamt 251 Fotos geschossen und daraus ein 1:1 ein 3D Modell berechnet. Siehe den Link dazu.

https://youtu.be/iEVrs3db09M?si=N8erkIBvMEir3g2Q

Mit dieser Methode lassen sich auch ganze Grubenbaue Dokumentieren und vermessen. Ich werde mich jetzt weiter mit dieser sehr interessanten Methode beschäftigen.
Und wenn ihr es wollt meine Ergebnisse und Misserfolg hier veröffentlichen.

Glück Auf!

[Unbemerkte-Welten]

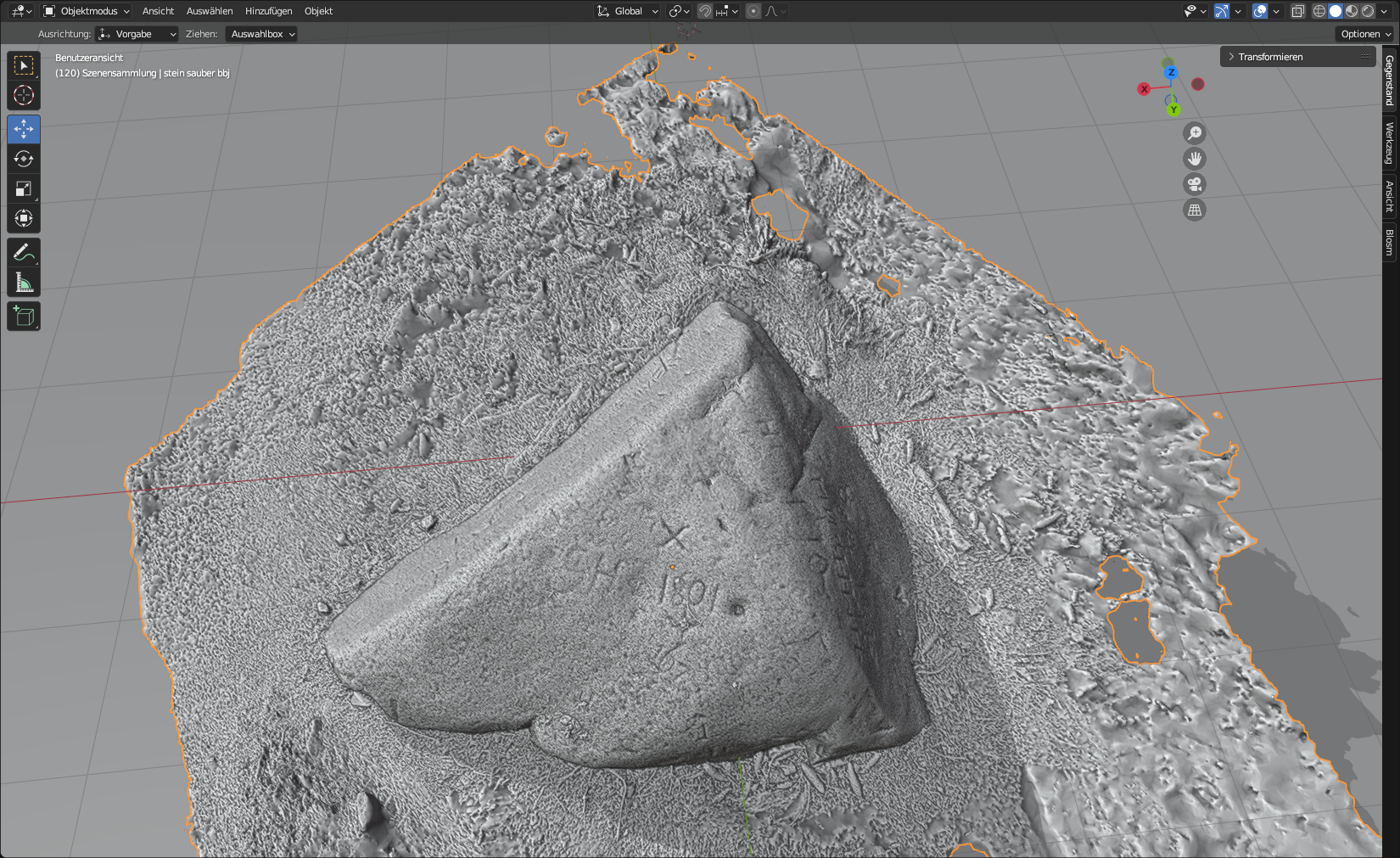

Interessant wird es wenn man mit dem Programm Blender beim Mesh die Tiefenstrukturen erhöht. Da kommen alle Titels zum Vorschein. Wer diesen Stein im Greifenbachtal bei Ehrenfriedersdorf kennt der weiß was ich meine. Viele Titels sind so verwittert und kaum oder garnicht zu erkennen. Aber mit der Technik ist es möglich alles sichtbar zu machen.

Glück Auf

[EnoM]

Gute Arbeit von dir!!!

[Unbemerkte-Welten]

Die andere Seite.

[Unbemerkte-Welten]

Und von oben.

[Fördermaschinenbauer]

Glück Auf,
das sieht ja schon mal vielversprechend aus!
Mit welcher Software arbeitest Du dabei?

[Unbemerkte-Welten]

Agisoft Metashape, zum Bearbeiten und Animation das Programm Blender.

Glück Auf !

[kroeber]

Schönes Ergebnis:
Mit welcher Version von Metashape arbeitest Du?
Hast Du Dich schon mit der Doku von Stollen versucht. Bzw. welche Erfahrungen gibt es mit gesplitteten Handyvideos?
Benutzt jemand eine Handy Lidar-Scanner zum Scannen von Grubenbauen?
Grüße aus dem Hunsrück

[Unbemerkte-Welten]

Ich benutze die Aktuelle Version. Habe auch schon versucht die Bilder aus einem Video zu extrahieren. Aber das führt zu schlechten Ergebnissen bei der Berechnung, da sehr viele Bilder unscharf sind.

Glück Auf

[erzbergbau]

Benutzt jemand eine Handy Lidar-Scanner zum Scannen von Grubenbauen?

Ja, hier!
Ein paar kleinere Beispiele gibts unter https://sketchfab.com/helgesteen/models

Grüße,
Helge
